ES/1 NEO CSシリーズ性能分析事例｜エラーメッセージの原因特定

きっかけ：「ロードバランサによる振り分け警告」というシステムメッセージを検知

Webサーバー、APサーバー、DBサーバーの3階層で構成されているネット販売システムにおいて、9:30、11:30、15:30の時間帯で、「ロードバランサによる振り分け警告」というエラーメッセージを検知しました。

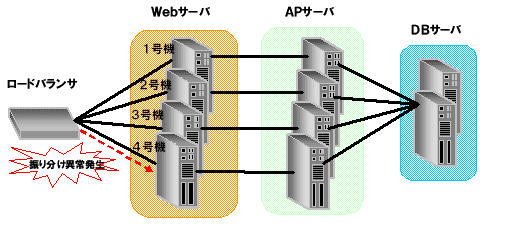

Webサーバーは4台でバランシングしてありますが、エラーメッセージの対象は4号機でした。（図１）

（図1：システム構成図）

当初、ロードバランサ側の問題で振り分け異常が発生していると考え、そちらを集中的に調査していましたが、なかなか原因が解明できません。

インフラ基盤を大幅に刷新した直後だということもあり、早急な原因究明が必須でした。

このシステムは定常的にES/1でデータを取得していたため、IIMに性能評価をご依頼いただきました。

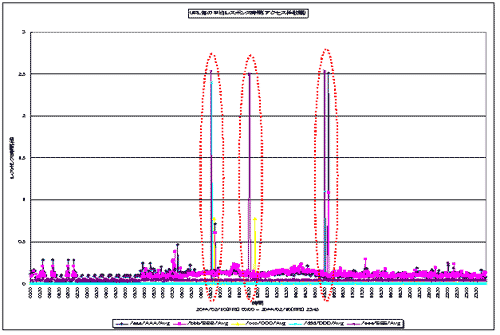

エラーが発生した時のサーバー側の状況を確認すると、Webサーバー4号機のレスポンス時間が長くなっていることが判明しました。他のWebサーバーのレスポンス時間は0.5秒以内でしたが、4号機のエラー発生時は2.5秒以上となっていました。（図2）

この結果から、エラー発生時にレスポンスの悪化が生じていることも分かりました。

アクセス件数においては他のWebサーバーと同様の振り分け状況で、問題はありませんでした。

（図2：4号機の平均レスポンス時間とアクセス件数）

次に、レスポンスが悪化した原因を調査するため、Webサーバー４号機とその経路上にあるAP、DBサーバーのリソース状況を確認しました。

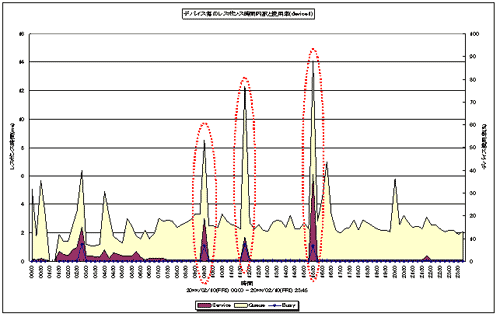

各サーバーともCPU、メモリは特に問題となる点はなく良好に稼動していましたが、I/Oに関しては、エラーが発生した時間帯で、APサーバーの特定デバイスのレスポンス時間が長くなっていることが判明しました。（図3）

（図3　APサーバーの特定デバイスのレスポンス時間状況）

上記より、APサーバーのデバイスのレスポンス時間が長くなったことで、Webサーバーのレスポンスが悪化し、その結果、ロードバランサが異常を検知し、エラーメッセージが発生した可能性が高いことをご報告いたしました。

また、今回のシステムは共有ディスクを使用していますが、レスポンス悪化を示したのは4号機のみだったため、共有ディスクには問題ないと推測しました。

IIMからの結果を受け、システム部門でさらに調査したところ、原因はAPサーバーと共有ディスクの接続部位であるFCスルーカード（ディスク関連機器）の故障と特定し、交換することを決定いたしました。

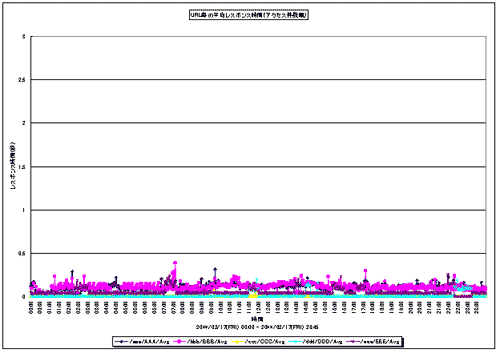

FCスルーカードを交換して以降、レスポンス時間も正常になり、「ロードバランサによる振り分け警告」というメッセージも発生しなくなりました。（図4）

（図4　FCスルーカード交換後のレスポンス時間の状況）
