皆さまこんにちは、IIMサポートチームです。

このブログではDynatraceのTips等、
気軽に読めて皆さまのお役に立てるようなコンテンツを配信してます。

今回は Smartscapeの機能をテーマとした内容です。

Smartscape はInfrastructure ～Application までのすべてのEntity* の縦・横の依存関係を視覚化してくれる機能です。

*Entity については、#05 Entity、Entity IDとはをご参照ください

＊文中、斜体になっている単語はDynatrace画面上/ドキュメント内で使用される用語となります
　例）Service、Host など

＊青色の色掛部分は操作対象のボタンを表しています

Smartscape の確認方法

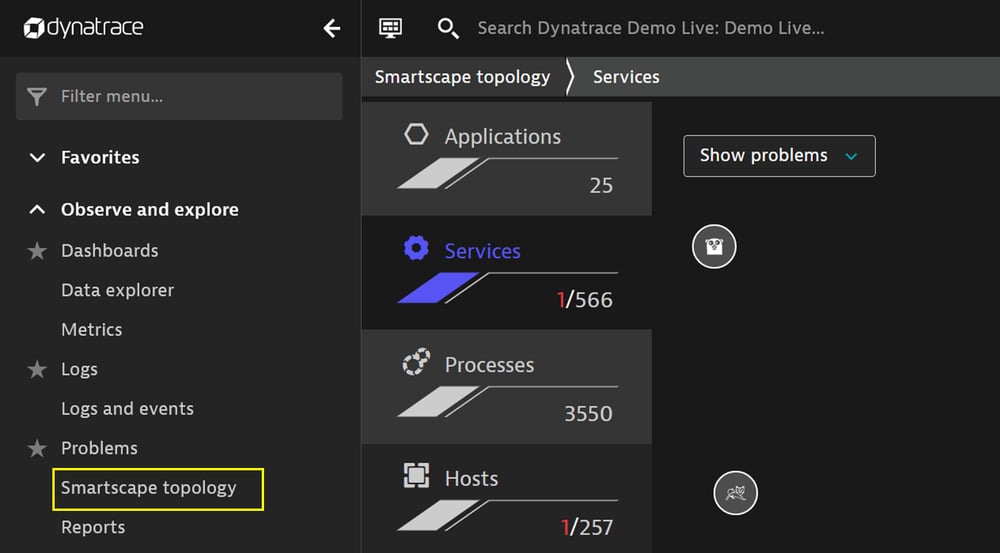

左メニュー内の[Observe and explore] > [Smartscape topology]をクリックするとSmartscape の画面に遷移できます。

#13-Smartscape画面への遷移手順

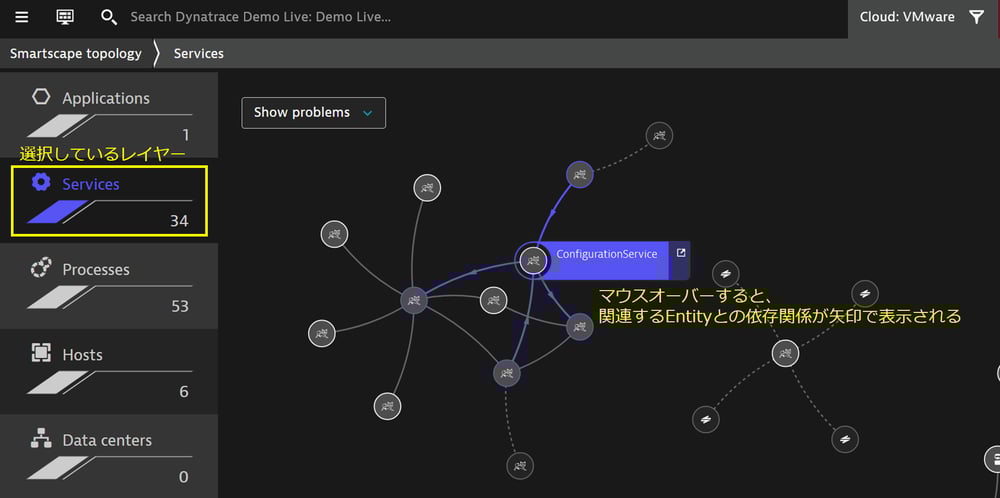

横の依存関係を確認する場合、対象のレイヤーを選択した状態で、確認したいEntity にマウスオーバーすると、その依存関係が色と矢印で表示されるようになります。

以下のサンプル画像では、Service レイヤーを選択した例を表示しています。

#13-Smartscapeで横の依存関係を確認

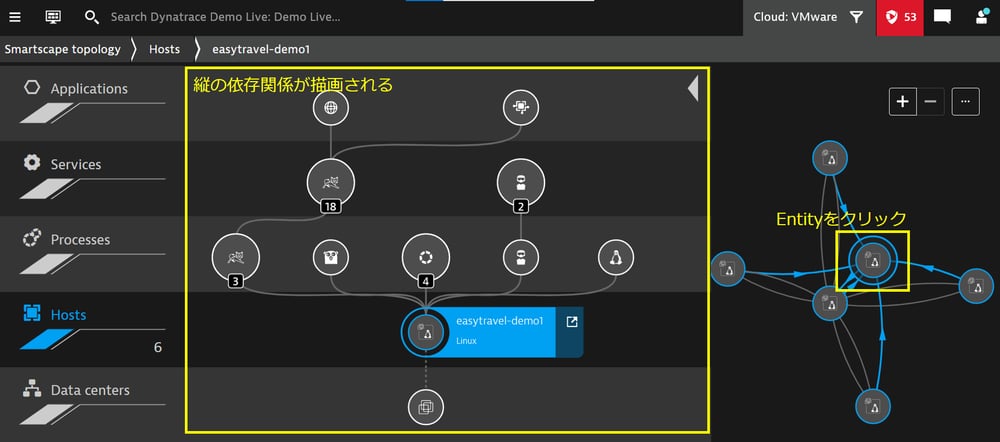

縦の依存関係を確認する場合、対象のEntity をクリックすると、画面の左側にツリー状で依存関係が描画されます。

#13-Smartscapeで縦の依存関係を確認

Smartscape の主な仕様は以下の通りです。

　 72時間以内に非アクティブだったEntity はSmartscape 上に表示されません。

2. 点線は、過去2時間以内に通信が発生していないことを指しています。
　 実線は、過去2時間以内に通信が発生していることを指しています。
　
3. Management Zone でフィルタリングしている場合、通信の発生有無に関わらず、

　 選択したManagement Zone 外のEntity への通信は点線で表示されます。
4. [＋]、[－]ボタンをクリック、またはマウスホイールを動かすことで

　ズームイン/ズームアウトができます。
5. 左上の検索バーにEntity 名を入力すると、黄色く表示されて見やすくなります。

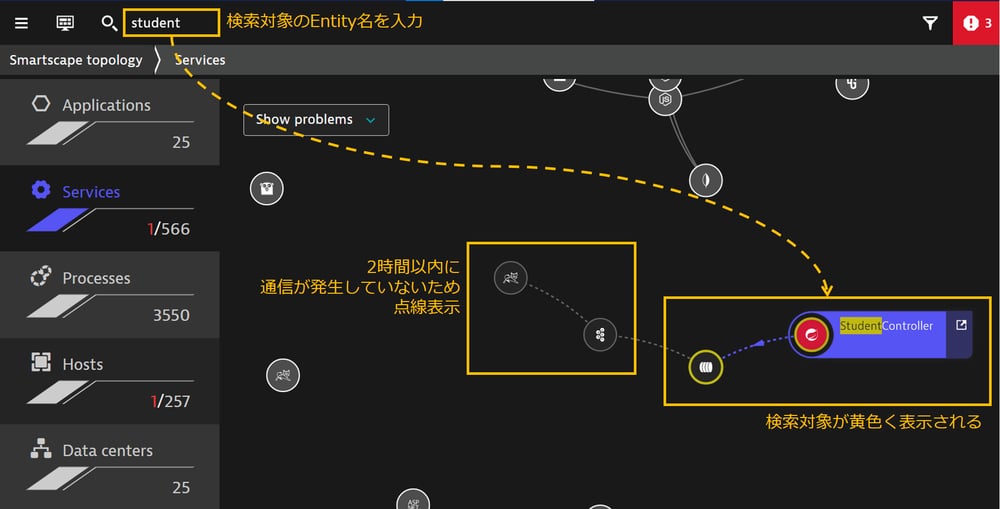

#13-Smartscapeの主な仕様（点線表示、検索バー使用）

Dynatraceを使ってEntity 間の依存関係を確認したり、全体を俯瞰して確認したい場合にはぜひSmartscape 機能を使ってみてください。
