#17 外部データ取り込みに対応しました

目次

開く



    こんにちは。ES/1 Shelty担当の古澤です。

    今回はv2.5.0でリリースされる外部データ取り込み機能についてご紹介します。



    あらゆる時系列データをSheltyへ

    外部データ取り込み機能をご利用いただくと、お客様環境で出力されたデータをSheltyに取り込みます。

    そのため、Sheltyで取り扱いの無いデータであっても、時系列データであればSheltyManager上で可視化できます。


    ご利用方法としては、変換定義を作成し、データを取り込みます。

    データ転送から変換・DB取込まではほぼリアルタイム(数分内)に更新され、取り込んだデータはビューポイント画面でグラフ化されます。


    お客様環境で取得されたデータとSheltyが取得するパフォーマンスデータの時間軸を揃え、一つの画面上で可視化することで、活用の幅が広がります。





    外部データ取り込みの導入形態

    データの取り込み方法としては、所定のフォルダにSheltyで取り込み可能な書式でデータを配置することで、当該フォルダ内のデータの取り込み処理を行います。



    外部データ取込み処理はEDI Agent により行われます。

    EDI Agentの導入形態は下記3パターンです。



    ①業務サーバにEDI Agentを導入する
    ②データ格納サーバにEDI Agentを導入する
    ③SheltyManagerサーバにEDI Agentを導入する





    es1sheltytips#17_1
    es1sheltytips#17_1

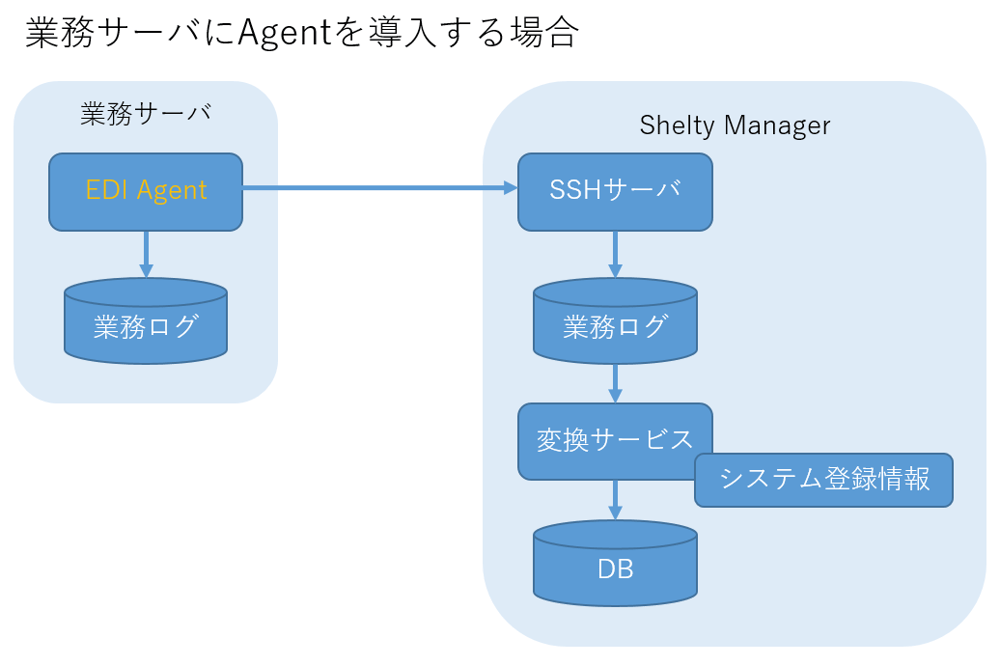

    ①業務サーバにEDI Agentを導入する場合





    es1sheltytips#17_2
    es1sheltytips#17_2

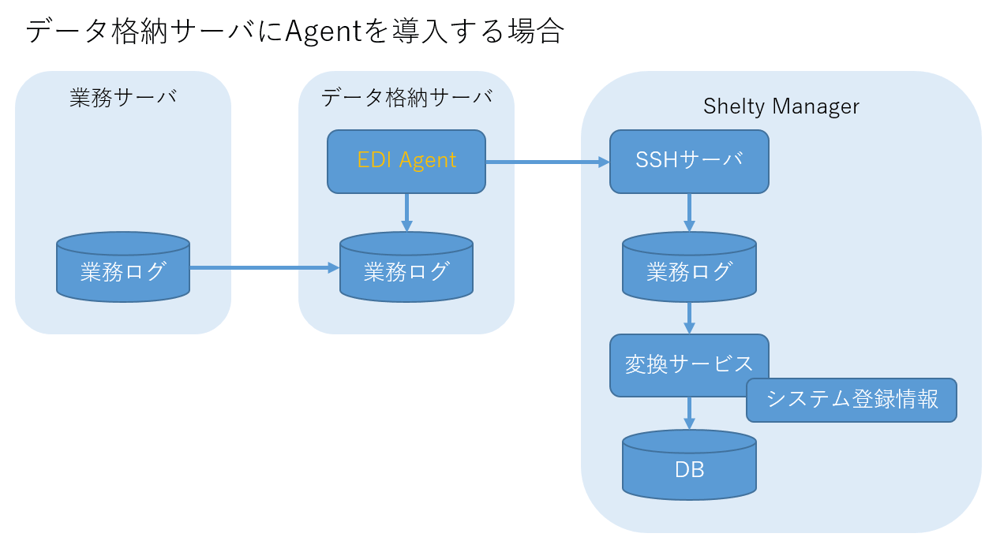

    ②データ格納サーバにEDI Agentを導入する場合





    es1sheltytips#17_3
    es1sheltytips#17_3

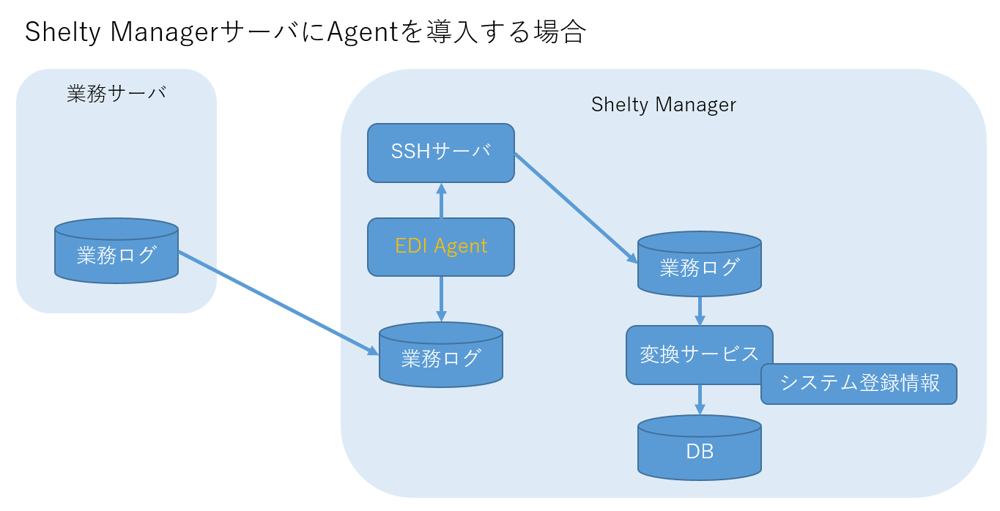

    ③SheltyManagerサーバにEDI Agentを導入する場合







    EDI Agentの導入先は、データが出力される業務サーバ側やデータの蓄積先、あるいはSheltyManger内でも対応しております。

    なお、SheltyManager内にEDI Agentを導入する場合は業務データをSheltyManager内に転送する運用が前提となります。

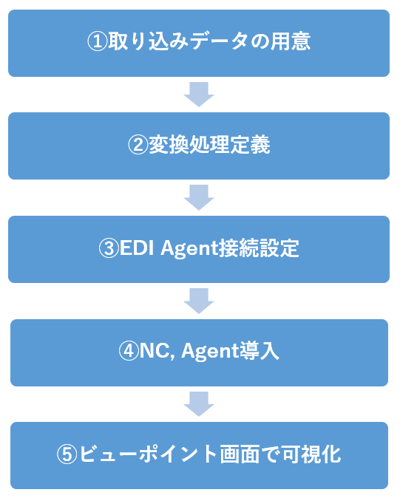

    外部データ取り込みの流れは下記のとおりです。









    ①まずは取り込みデータを用意します。

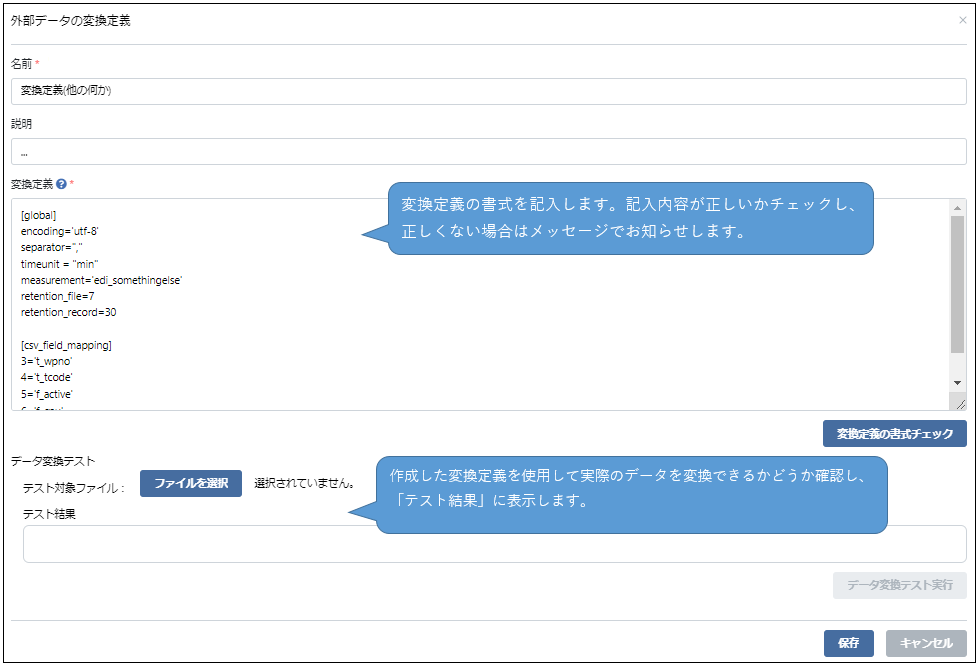

    ②の変換処理定義では、変換定義の書式チェックとデータ変換のテストを簡単に実施できます。

    (設定画面へは導入設定メニューの「変換定義設定」より遷移します。)
    テスト対象のファイルを選択し、データ変換テストを実行します。入力ファイルの最大サイズは10KB です。



    変換結果を「テスト結果」に表示します。
    変換定義と変換テスト対象の書式が一致しない等、変換できない場合は、テスト結果にメッセージでエラー内容をお知らせします。





    es1sheltytips#17_4
    es1sheltytips#17_4

    変換定義設定画面

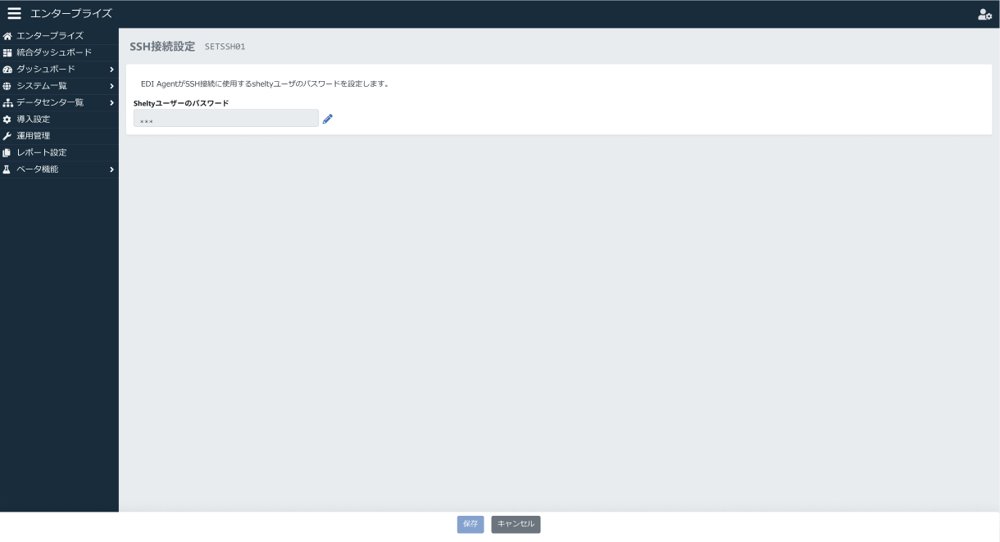

    ③EDI Agentの接続設定をします。
    (設定画面へは導入設定メニューの「EDI Agent接続設定」より遷移します。)
    EDI Agent が外部データをShelty Manager へ転送する際に、Shelty Manager のOS ユーザ:shelty を使用しSSH 接続(パスワード認証)を行います。

    shelty ユーザのパスワードを変更した場合には、新しいパスワードを設定してください。(デフォルト値は、インストール時のパスワードがすでに登録されています。)





    es1sheltytips#17_5
    es1sheltytips#17_5

    EDI Agent接続設定画面





    ④NCとAgentを導入します。
    Agentによりデータ収集が行われ、NCによりShelty Managerとの疎通が可能になります。

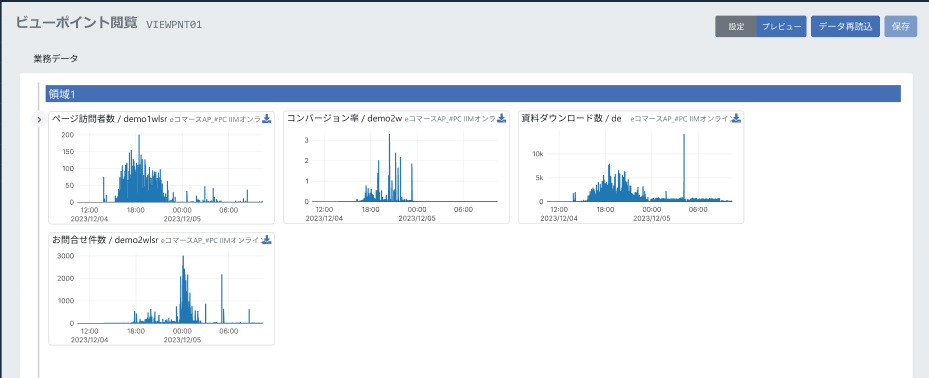

    ⑤取り込んだデータはビューポイントや統合ダッシュボードにてグラフ化できます。(ビューポイントはV2.6以前)





    es1sheltytips#17_6
    es1sheltytips#17_6

    ビューポイント画面





    ダッシュボードや閾値通知にも対応予定

    将来的には外部データも他のSheltyでの取り扱いデータ同様、統合ダッシュボード画面での管理や閾値通知にも対応予定です。

    今後、ますます利用シーンが広がる予定なので、ぜひご活用いただければと思います。



    外部データ取り込み機能について利用いただく際は、弊社SEまでお問い合わせください。
